實驗室通風係統

實驗室通風係統產(chan) 品由優(you) 質實驗設備廠家為(wei) 您提供，歡迎來電谘詢有關(guan) 實驗室通風係統周邊問題，或實驗設備的批發報價(jia) 安裝設計成套谘詢。

實驗室通風係統是實驗室裝修過程常見的換氣處理係統，實驗室通排風係統保證了實驗室內(nei) 實驗項目的安全實施，將有害氣體(ti) 及時在實驗過程中排出實驗室從(cong) 而保護實驗人員的健康安全。通風係統一般用吊頂頂置管道配合變頻離心風機排出室外，亦或者贈配淨化箱對廢氣淨化後再環保排放。

實驗室 通風係統是整個(ge) 實驗室設計和建造過程中規模最大、影響最大的係統之一。通風係統完善與(yu) 否，對實驗室環境、實驗室人員的健康、實驗室設備的操作和維護等都有直接的影響。實驗室 通風該係統集給排水、消防、供電、采暖、空調、供氣等專(zhuan) 業(ye) 於(yu) 一體(ti) ，是一個(ge) 完整科學的通風一體(ti) 化工程。確保實驗室安全。為(wei) 實驗室員工提供最安全舒適的實驗室環境。

實驗室通風主要有兩(liang) 種方式，分別是局部排風和全室通風。本地排風有害物質產(chan) 生後立即排放到最近的地方。這種方法可以用較少的風量排出大量的有害物質，節約能源，取得良好的效果。對現有的實驗室條件進行改進是一種可行且經濟的方法，也可能是適應新的實驗室 通風建設的最佳途徑。對於(yu) 某些實驗，部分排風無法使用，或者部分排風無法滿足排風的要求，則使用整個(ge) 房間通風。

一.實驗室通排風係統規劃

根據實驗樓的實驗流程，設計了完美的實驗室平麵布局。平麵布置結合整個(ge) 實驗樓的給排水、消防、供電、采暖、空調、供氣等因素，充分考慮管道內(nei) 空氣流速對室內(nei) 噪聲的影響，確定最佳管道。同時根據客戶的不同要求和管道的特點，開發配套風機，設計best 通風解毒工程。

(1) 實驗室 pass 排風係統目標:安全、環保、低能耗、舒適；

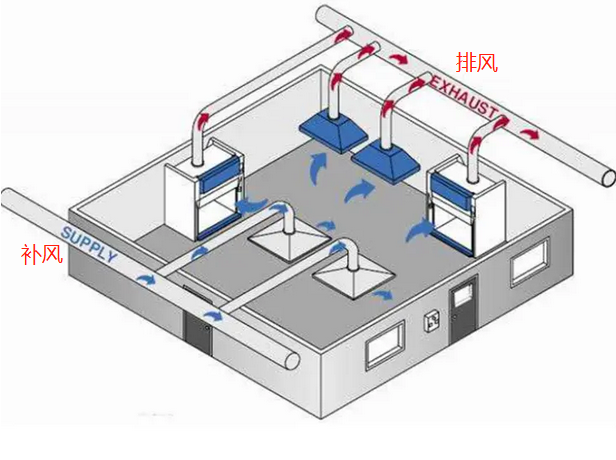

(2) 實驗室 on 排風係統控製方案:CAV係統(定風量控製)、2S係統(雙穩態控製)、VAV係統(變風量控製)、UBC係統(自適應控製)。Pass 排風整體(ti) 係統規劃如圖。

實驗室負壓過大、通風機櫃漏氣、實驗室噪音等問題。，一直是實驗室 staff的難題。這些問題對長期在實驗室工作的人，甚至是在實驗室周圍工作的管理和後勤人員，都造成了嚴(yan) 重的身體(ti) 和心理傷(shang) 害。

一個(ge) 科學合理的通風係統要求通風效果好，噪音低，操作方便，節能，甚至要求室內(nei) 壓差和溫濕度能保持人體(ti) 舒適。

二、設計原則

(1)根據建築的結構特點，就近開設風井，劃分排風和送風係統，使管道係統“短、平、順、直”，降低係統阻力和噪音；

(2) 排風與(yu) 送風係統達到風量平衡，保持室內(nei) -5pa ~-10pa的負壓，防止有害氣體(ti) 外溢，保證實驗人員的身心健康；

(3)夏季送冷風，冬季送暖風，保證室內(nei) 溫濕度舒適；

(4)采用智能變頻控製係統，達到操作方便、節能降噪的目的；

(5)綜合考慮各種因素，采用投資少、運行穩定、運行費用低、運行效果好的成熟技術；

(6)所選工藝必須符合現場條件，布置簡潔緊湊，占地少，便於(yu) 生產(chan) 操作和維護；

(7)非標設備應符合國家或行業(ye) 相關(guan) 規範，並保證性能穩定、外形美觀；

(8)充分考慮噪音、氣味等。在設計上防止二次汙染，不對周圍環境造成新的汙染；

(9)處理設施具有衝(chong) 擊負荷能力，確保廢氣達到排放標準。

三。設計參數

(1)支管內(nei) 風速6~8m/s，主管道內(nei) 風速8 ~ 14m/s；

(2) 通風設備設計風量:通風櫃風速:0.3~0.8 m/s，單機1200 x800 x2350 通風櫃設計風量1500m/h，單機1500 x800 x2350 通風櫃設計風量1500 x800 x 2350/櫃。單台1800 x800 x2350 通風櫃的設計風量為(wei) 2200m/h，通用排風罩風速:≥0.35 m/s，通用排風罩排風容量為(wei) 150 ~ 350m/h，原子吸收罩風速:≥ 0.35m/s，/kloc-0。

(3)換氣次數:普通化學實驗室: 8~12次/小時的換氣次數。

(4) 通風係統端子噪聲≤62db。

(5)風機采用耐腐蝕玻璃鋼離心風機，係統采用變頻控製，達到節能降噪的目的。

四。實驗室 通風係統設計方法

綜上所述，實驗室 通風係統對設備(尤其是通風機櫃)有一定的標準和要求。拋開設備因素，單純考慮係統設計，實驗室 通風空調係統的設計應考慮以下主要因素:

①保證實驗室的安全，保證一定的換氣次數；

②解決(jue) 實驗室 通風係統的負壓設計和係統控製；

(3)在滿足通風次數和新風量的條件下，控製能耗；

④係統穩定可靠。

實驗室 通風設計采用以下步驟和方案:

① 實驗室根據工藝要求和功能布局選擇一定數量的通風機櫃，部分還帶有部分排風蓋板。通常換氣次數遠大於(yu) 10次，一般在20~ 30次以上，滿足換氣要求。但是，這個(ge) 通風率是根據通風機櫃的最大開放麵積計算的。數據和經驗表明，100個(ge) 單元通風機櫃在99%的時間裏僅(jin) 由18個(ge) 或更少的人使用。所以我們(men) 還要檢查通風櫃體(ti) 最小開口麵積時的通風數量和換氣次數，如果小於(yu) 換氣次數要求，則添加綜合排風係統。

② 實驗室 通風采用新風係統，通風機櫃的排風不在室內(nei) 循環。As 實驗室要求房間相對於(yu) 其他輔助區域處於(yu) 負壓狀態。因此實驗室的新風量設計為(wei) 排風風量的70% -80%。此外，20% -30%的新鮮空氣將被輸送到實驗室輔助房間、辦公室和管理走道等。，通過門窗縫補充到房間。

③通風櫃的風量平衡可采用恒定風量控製係統，即排風風量恒定，門窗的送風量和補風量恒定。該方法適用於(yu) 實驗室其最大排風數量滿足最低通風量要求。

④對於(yu) 排風 volume遠大於(yu) 通風 volume最低要求的房間，可采用兩(liang) 級通風控製係統保證風量平衡，即根據通風櫃的位移信號，排風機和風機兩(liang) 種送風工況，應采用低風量工況維持最小換氣次數，從(cong) 而節省能耗。在這種情況下，藥檢所采用的是變風量控製係統。當通風櫃的風量發生變化時，排風的用量會(hui) 相對減少。此時，放置在屋頂的排風 machine需要隨著通風櫃門的位置進行變頻，以減少風量，保證通風櫃的風速恒定。

V 通風係統控製

1、恒定風量係統控製

(1)係統采用靜壓感應自動變頻控製(或PLC編程控製)，可根據通風開啟的設備數量，將感應到的靜壓轉換成0~ 10V的電信號，然後輸入變頻器自動調節風機頻率，使風機的排風量與(yu) 實際需要的排風 volume相匹配，從(cong) 而保證排風的效果。

(2)每台通風櫃配有一個(ge) 電子風量控製閥，其控製開關(guan) 與(yu) 變頻控製係統和風機聯動，可實現不同工況下對一台或多台通風設備的控製。風量控製閥采用角度可調的數顯電子風量控製閥，具有記憶功能(即你可以記住這次調整的角度，下次打開時仍會(hui) 調整到設計的角度)。

(3)係統風閥與(yu) 風機聯動為(wei) 一體(ti) ，實現空氣的有序流動，平衡係統風量，防止空氣倒流。

2.可變風量係統(VAV)控製

(1)係統采用靜壓感應自動變頻控製，可以根據啟動情況改變通風器件的數量，將感應到的靜壓轉換成0 ~10V的電信號，輸入變頻器自動調節風機頻率，使風機的排風量與(yu) 實際需要的排風 volume相匹配，從(cong) 而保證排風的效果，達到節能降噪的效果；

(2)每台機組通風機櫃配有文丘裏變風量閥，其控製開關(guan) 與(yu) 變頻控製係統和風機聯動，可實現不同工況下對一台或多台機組通風設備的控製。可變風量調節閥采用數字顯示、角度可調的文丘裏風閥，並具有記憶功能(即你可以記住這次調節的角度，下次打開時仍然調節到設計的角度)。

(3)係統風閥與(yu) 風機聯動為(wei) 一體(ti) ，實現空氣的有序流動，平衡係統風量，防止空氣倒流。

不及物動詞排風通風的排風係統可分為(wei) 集中式和分散式係統。集中通風某一樓層或子樓層的機櫃形成一個(ge) 係統，或整個(ge) 實驗樓分為(wei) -兩(liang) 個(ge) 係統。其特點是通風機少，設備投資少，對通風櫃數量的小幅增減和位置的變化有一定的適應性。但由於(yu) 係統龐大，風量不容易平衡。雖然每個(ge) 通風櫃都配有調節閥，但使用起來不方便，也不容易達到預期效果。如果係統風道損壞需要維修，那麽(me) 整個(ge) 係統的通風 cabinet就不能用了。所以原來用集中式係統的實驗室，改成了分散式係統。

分散式是將一個(ge) 通風機櫃或幾個(ge) 通風機櫃在同一個(ge) 房間組合成一個(ge) 排風係統。其特點是通風 machine可以根據通風 cabinet的工作需要進行開關(guan) ，互不幹擾，很容易達到預期的效果。而且比集中式係統更節能，因為(wei) 在集中式係統中，隻要有一個(ge) 通風機櫃在用，就要啟動大的通風機。因為(wei) 係統小，排風體(ti) 積小，阻力小，通風機的風量和風壓小，噪音和振動也相應小。分散的另一個(ge) 特點是容易處理不同性質的有害氣體(ti) 。缺點是通風 machine的係統數量較多。如果通風 machine集中在通風機房，投資會(hui) 增加。如果通風 machine分散安裝在現場，雖然通風 machine的投資會(hui) 增加，但是風管的投資會(hui) 節省，最後總投資不一定會(hui) 增加。建議使用分散式。

在劃分係統時，如果同一個(ge) 房間有兩(liang) 個(ge) 以上的通風櫃，就要劃分到一個(ge) 係統中，避免一個(ge) 通風櫃在用，其他通風櫃倒灌，造成室內(nei) 汙染。同樣，除了一個(ge) 排風system外，在一個(ge) 房間內(nei) 安裝其他排風設備也是不可取的。排風 system的通風 machine一般安裝在屋頂或頂樓的通風機房內(nei) ，既不占用使用麵積，又能使室內(nei) 排風管道處於(yu) 負壓狀態，防止因管道腐蝕或損壞、管道不嚴(yan) 密而導致有害物質漏入室內(nei) 。此外排風係統中有害物質的排放高度應符合現行的《工業(ye) 企業(ye) 設計衛生標準》和《工業(ye) 廢物排放標準》。一般來說，如果附近50米範圍內(nei) 沒有高大的建築物，那麽(me) 排放高度應該超過建築物最高點兩(liang) 米以上。

實驗室通風係統，您隻需要提供基建的圖紙，或者聯係我們(men) 為(wei) 您現場測量，繪製並設計出較優(you) 的方案進行落地，在保證實驗室通排風效率的同時又能相對合理的分配管道節約能源。
